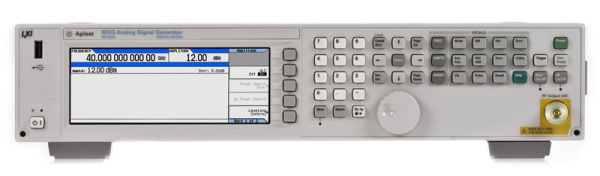

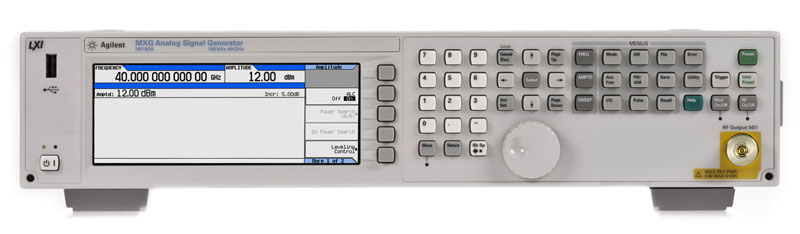

Высокочастотный генератор сигналов Agilent N5183A-520 представляет собой передовое устройство, предназначенное для формирования сигналов в диапазоне от 100 кГц до 20 ГГц. Благодаря высокой точности установки частоты с дискретностью 0,01 Гц, он позволяет проводить тонкую настройку параметров выходного сигнала, что делает его незаменимым инструментом в радиочастотных и микроволновых приложениях.
Отличительной особенностью данного генератора является минимальная погрешность установки частоты, не превышающая ±1×10−6 в год. Такая стабильность особенно важна при проведении длительных испытаний, требующих высокой точности воспроизведения сигналов. Помимо этого, Agilent N5183A-520 обладает низким уровнем фазового шума, достигающим -128 дБн/Гц, что обеспечивает чистоту спектра выходного сигнала и делает его пригодным для использования в системах связи, радиолокации и научных исследованиях.
Выходной импеданс генератора составляет 50 Ом, что соответствует стандартным требованиям большинства радиочастотных устройств. Выходной уровень сигнала варьируется в пределах от -20 до 11 дБм, что позволяет адаптировать устройство под различные условия эксплуатации. Амплитуда сигнала регулируется в диапазоне от -20 дБмВт до +10 дБмВт, что делает генератор универсальным инструментом для тестирования чувствительных приёмников и активных компонентов.
Современный интерфейс подключения включает USB, LAN и GPIB, обеспечивая удобное управление и интеграцию в автоматизированные измерительные системы. Это особенно важно для исследовательских лабораторий и промышленных предприятий, где требуется удалённое управление и программируемая настройка параметров.
В совокупности все эти характеристики делают Agilent N5183A-520 мощным и надёжным инструментом для высокоточных измерений и тестирования, обеспечивая стабильную работу в самых сложных условиях.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Высокочастотный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
20 |
|
Фазовый шум
|
-128 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
-20 ... 11 дБм |
|
Питание
|
220-240 В |
|
Гарантия, (мес)
|
1 |
- Генератор N5183A-520
- Сетевой шнур
- Руководство по эксплуатации
| Выходная частота | |
| Диапазон | 100 кГц...20 ГГц |
| Дискретность установки | 0.01 Гц |
| Погрешность установки | ± 1×10-6 за год, есть вход для внешней опоры |
| Выходной уровень | |
| Диапазон | -20...+10 дБмВт – штатно-90 дБмВт- опция 1Е1 (до -130 дБмВт негарантированно)+18 дБмВт- опция 1ЕА до 20 ГГц (+14 дБмВт свыше 20 ГГц) |
| Дискретность установки | 0,01 дБ |
| Погрешность установки уровня | ± (0.6...2.0) дБ в зависимости от частоты и уровня. Возможна коррекция АЧХ пользователем |
| КСВН | < (1.6...1.8) в зависимости от частоты |
| Выходное сопротивление | 50 Ом, тип 3.5 мм до 20 ГГц и 2.4 мм свыше 20 ГГц |
| Спектральные характеристики | |
| Фазовый шум | -113.. -83 дБн/Гц при отстройке на 20 кГц в зависимости от частоты несущей |
| Паразитная ЧМ | 1... 160 Гц в зависимости от частоты |
| Гармоники несущей | < - 28 дБн на частотах до 2 ГГц< - 54 дБн на частотах свышн 2 ГГц |
| Негармонические составляющие | -61...-33 дБн в зависимости от частоты |
| Частотная модуляция (опция UNT) | |
| Девиация частоты | Максимальная девиация от 2 до 320 МГц в зависимости от частоты несущей с разрешением 0.1% |
| Частота модулирующего колебания | 5 Гц ... 7 МГц |
| Коэффициент гармоник огибающей | Не более 0.4% |
| Погрешность девиации | ±2% |
| Источник модуляции | Внутренний или внешний |
| Амплитудная модуляция (опция UNT) | |
| Диапазон модуляции | До 90% с разрешением 0.1% |
| Частота модулирующего колебания | 5 Гц...10 кГц |
| Погрешность установки КАМ | ±5×КАМ% |
| Коэффициент гармоник огибающей | Не более 2% |
| Источник модуляции | Внешний или внутренний |
| Импульсная модуляция (опция UNU) | |
| Коэффициент закрытия в паузе | 80 дБ |
| Время нарастания | 50 не (10 не для опции UNW) |
| Длительность импульса | От 500 нс (20 нс для опции UNW) |
| Источник модуляции | Внутренний генератор импульсов или внешний |
| Источник внутреннего модулирующего колебания (опция UNT) | |
| Диапазон частот | 0.1 Гц...2 МГц, синус |
| Разрешение | 0.1 Гц |
| Погрешность частоты | ±1×10-6 |
| Общие данные | |
| Интерфейсы | USB, GPIB, LAN |
| Напряжение питания | 115/230 В, 50/ 60 Гц |
| Габаритные размеры | 103 × 426 × 432 мм |
| Масса | 13.8 кг |
